功能特點:
FT-1000MS型SF6氣體泄漏監測報警系統,是根據當前電力系統強調安全生產的形勢,為在安裝有SF6電氣設備配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測報警系統。系統主要檢測環境中SF6氣體的含量和氧氣含量,當環境中SF6氣體含量超標或缺氧時,實時進行報警,同時自動開啟風機進行通風,并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多功能。本系統可廣泛的應用于各種電壓等級的SF6開關室、組合電氣室(GIS室)、SF6主變室等場合。

特點

l采用超長使用壽命的進口SF6氣體紅外傳感器。

l環境溫、濕度和氧含量的檢測與顯示。

l采用RS485總線拓?fù)浣Y(jié)構,可實現200個檢測點的檢測、顯示、記錄和報警。

l通過RS485支持測量數據的遠傳輸出。

l報表顯示日志列表,供工作人員查詢歷史數據。

l超寬的工作電源設計185～265VAC,防浪涌和雷擊功能。

l可選人體紅外探測器、聲光報警、聯動風機功能組件。

技術指標

lSF6氣體傳感器:

檢測范圍:0～3000ppm;

靈敏度:  1ppm;

不確定度:< 1.5%F.S.;

泄漏報警閥值:1000ppm (可編輯);

lO2傳感器:

檢測范圍:0～100%;

靈敏度:  0.1%;

不確定度:<0.2%;

缺氧報警閥值:18.0% (可編輯);

其他參數:

l溫度檢測范圍:-20℃～100℃

l相對濕度檢測范圍:0～100%RH

l工作電壓:185-265VAC

l功耗:主機<20W,變送器<5W/每路

l工作環境:-20℃～60℃

SF6氣體監測系統工作框圖

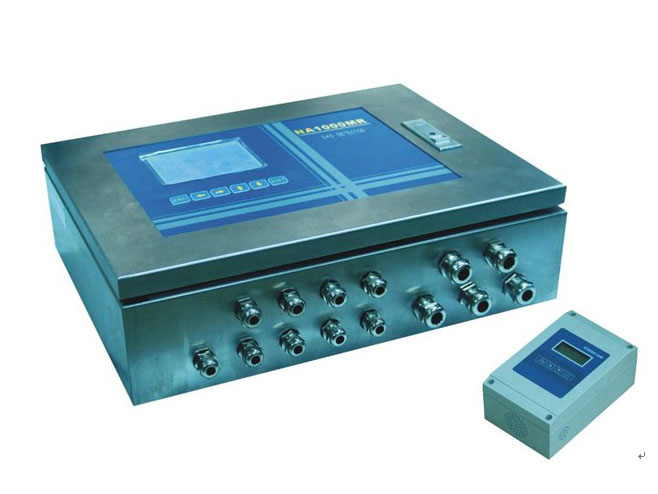

FT 1000MR型控制單元

顯    示:        320×240點陣TFT彩色觸摸屏

不確定度:        ±0.2%

檢測通道:            1～8路(任選)

報警輸出:                 常開無源觸點,AC120V 1A/ DC24V 1A

模擬輸出:        4～20mA/0～20mA/0～24mA/0～5V

                  默認4…20mA(最大負載600Ω)輸出,

                  可獨立編程

報 警 點:          可編輯

工作環境溫度:    -20℃～50℃

工作環境濕度:   <90%RH

工作電源:                 85VAC～265VAC,50Hz

控制單元安裝方式:盤裝到控制柜上

尺    寸:        139mm×139mm×147mm
