用途

該系統是用于配制常溫下是氣態的多組份標準氣體,應用廣泛,可用于傳感器多點校準等研究。

系統構成

本系統主要由以下部分組成:

四組份動態配氣系統(標配)

計算機(或者觸摸屏)與操作軟件(標配)

系統各部分組成如下:

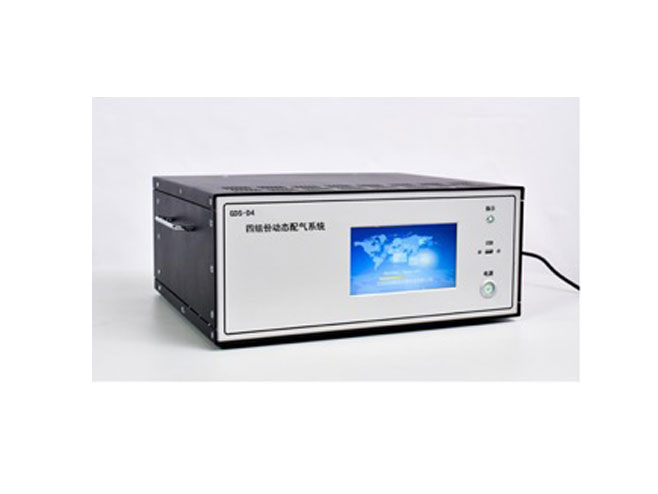

四組份動態配氣系統

該系統運用目前國際上最先進的測量和控制技術,設備穩定可靠,配制精度高。全自動化控制,操作簡單可靠。設備集成在一個機箱內。外觀簡潔,美觀。主要設備包括:質量流量控制器,單向閥,截止閥,氣體混合管路等。

該系統配置4路質量流量控制器,可實現2∽4個組份氣體混合配比。

系統數據庫內有多達四五十種氣體,使用時通過計算機直接調取選擇。

混合氣體最大流量:≈ 2L/min。

配氣通道:4路

六、主要設備清單

氣體質量流量控制器(美國原裝進口)

  Range1:0.0～1000mL/min                    Range2:0.0～500mL/min

Range3:0.0～300mL/min                     Range4:0.0～200mL/min

最大輸出流量≦2000mL/min

精確度:± 1%FS

響應時間:1～2seconds

重復性:< ±0.2% Rd

量程比:1:50(數字模式為:1:187.5)

泄漏率: tested < 2 x 10-9 mbar L/s He

電源:+15～24VDC@320mA

使用溫度:-10～70 ℃

輸出:4～20mA and RS-232

氣路

整個系統氣路均采用防腐防吸附的316L不銹鋼管或者聚四氟乙烯管,內表面光滑

3.計算機及系統軟件

1)配氣系統通過觸摸屏或者計算機操作,計算機需要另選配氣軟件。

2)四組份配氣軟件

配氣系統根據要求,可以設置鋼瓶和對應的端口。并可以通過流量模式和濃度模式配氣。通過軟件自動計算,氣體質量流量控制器自動調節控制氣體流量,以實現氣體配比濃度要求。
