應用:石油、化工廠、冶金、電力等氫氣純度在線測量

組件:FT-OH

特點與功能:

可靠,堅固的設計
低廉的安裝費用
盤裝接收器及控制器單元
通用型和防爆型外殼
精確的采樣系統
快捷的響應速度
可靠的操作性能
安裝簡易
便利現場校準
產品簡介:

FT-OH 熱導式氫氣純度分析儀提供了對兩相氣體的高敏感和精確分析。當提供了建立穩定組份的背景氣(如空氣)或有大致相當熱導的氣體時,該分析儀可以標定成測量一個多組份混合氣體中單一組份的含量。

其他:

電廠氫冷機組三范圍氣體純度監測
主要包括:   FT-OH 熱導分析儀
                     FT系列采樣系統
                     4……20mA信號輸出
  兩個高限報警
    采樣系統中的流量控制模塊
    標定模塊
    旁路模塊
    壓力調節器
    空氣過濾器
測量范圍:
    空氣中CO2:  0……100%
    H2中的CO2:  0……100%
    空氣中H2:   100……75%
制氫站氫氣純度測量
主要包括:  FT-OH 熱導分析儀
                FT系列采樣系統
                4……20mA信號輸出
                一個低限報警
               采樣系統中的流量控制模塊
               標定模塊
               旁路模塊
               壓力調節器
               空氣過濾器
測量范圍:
    氫氣濃度80……100% (還有85……100%,90……100%,98……100%等范圍選擇)

技術參數:

測量部分(FT-OH):
精度:  2%
樣氣流量:
       100……2000ml/min
外殼尺寸:
     傳感單元(防爆型)150mmx150mmx325mm
     約重: 8.5kg
     控制單元:72mmx144mmx385mm
     約重: 3kg
接口:
     樣氣進出口1/4"OD
     參比氣進出口1/4"OD
     電源進口1/2"導線管(控制單元)
     傳感單元電源進口(24V):1/2"NPT
外殼等級:
     防爆型傳感單元:
     NEMA7,1級,1區,Group A,B,C,D,
     控制單元:NEMA 1
FT系列采樣系統技術規格
粒度要求  229mb/m3
溫    度  104 C
壓    力    0.07到7kg/cm2
水蒸汽含量 干泡或露點不高于環境溫度
通 用 工 程 要 求
參 考 氣:   250到1000cc/min,儀表風級別(干凈和干燥)
標 定 氣:   CO2(100%)和H2(100%)    (推薦使用N2中含75%H2的儲罐標定第三個量程)
尺    寸   52x76x115cm
重    量   約22.5kg

其他:

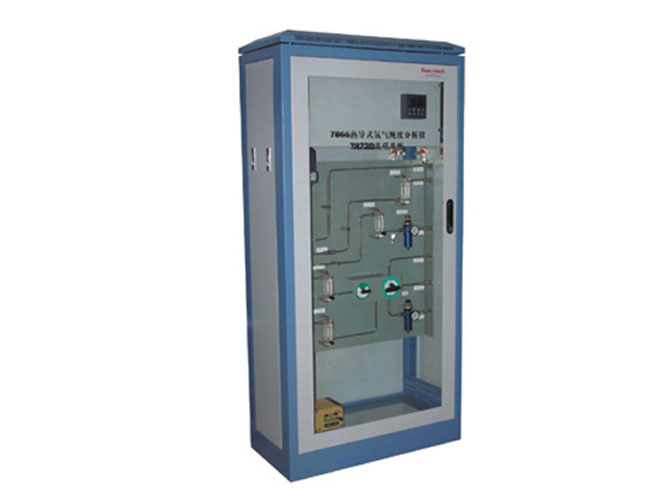

預選裝配好的FT系列采樣系統是為氫冷發電機應用而開發的。這個系統包括一個需單獨訂貨的熱導分析儀和一些其它需要的元件安裝在一個鋼盤上。
 采樣系統包括:
 流量控制模塊

 標定模塊和旁路模塊
 壓力調節器
 空氣過濾器
 所有元件為盤裝,管線已連接。
