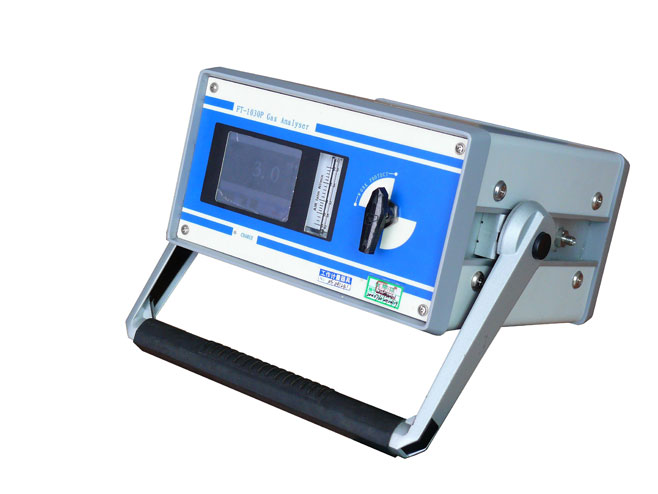

功能特點:FT103OP型微量氧分析儀系采用極譜隔膜式氧電極為傳感器,特點是:該傳感器屬進口穩定、壽命較長的國際新型傳感器。該儀器采用4位字段式數字顯示器。它可以連續監測也可間段測試。它廣泛應用于國民經濟的各個部門。工業氣體、航運儲藏、化工設備、氧氣監控等。

技術性能指標:

1. 氧含量測量范圍: 0-30%/0-100ppm/0-1000ppm/0-10000ppm(可選)

2. 儀器精度:0～10ppm:±1ppm / 其它:±3% FS(常溫常壓)

3. 傳感器壽命:≥2年

4. 氧含量顯示分辯率:0. 1PPm。(自動擋時)

5. 時間:敏感元件<5秒,整機<60秒。

6. 顯示::四位字段式顯示(字高0.6吋)。

7.  最小檢測量:    0.1  ppm

8.  工作環境:     溫度:0——40℃ ; 濕度:< 85  %RH;

                                  壓力:0.1±0.01  MPa

9. 氣體流量:    250  ml/min

10.電源:        AC 220±10% V

11.功耗:         < 30W

12.外形尺寸:    280╳150╳345(mm)

原理:

儀器有氧電極、信號采集、集成放大器、顯示電路等組成。氧電極為極滲隔膜式,氣體中的氧可透過隔膜與陰極、陽極發生反應、生成電子遷移產生電流、電流的大小正比于氣體中氧的分壓,該電流經放大、轉換再經二次儀表顯示輸出即為氧的濃度。

儀器的操作:

準備

1.接好氣路管線,確保接口密封。

2.儀器面板上的閥門處于“關斷”狀態。

3.通氣。調節流量,使氣體壓力≤0.2Mpa左右,流量約為500ml/min,連續吹3分鐘后,把儀器面板上的閥門扳手搬向“測試”的位置。

注意:

a:儀表系統在關機和凈吹儀器氣路系統前,面板上的閥門必須處于“關斷”位置。

b:檢測過程中,要嚴格控制系統氣壓和流量。否則將影響傳感器的檢測準度。
